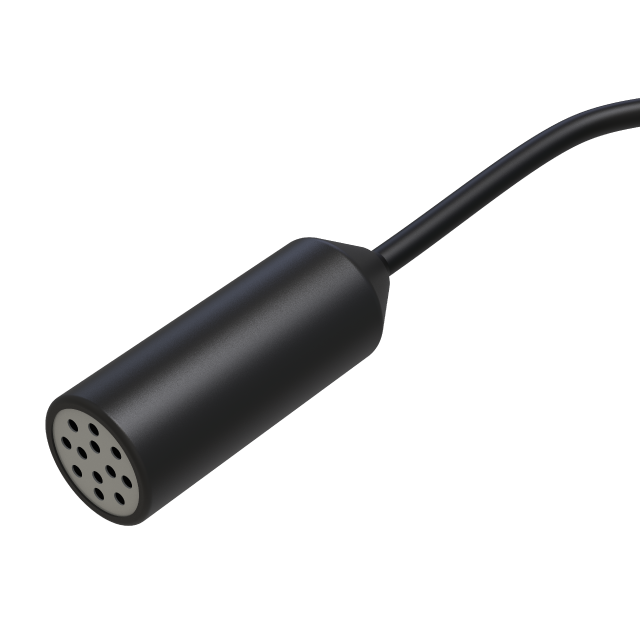

精立Keanley CTD-xx-mode电导率/温度/水深传感器

北京精立CTD传感器产品介绍

用户手册

北京精立科技有限公司研发的CTD传感器是一款专用于地表水及浅层地下水监测的高精度测量设备，可同步采集水深（压力）、电导率、温度三项关键参数。该设备结构紧凑、性能稳定，适用于水文监测、环境调查、工业应用等多个领域。

核心功能与测量原理

• 水深测量（压力传感器）

  • 原理：采用压差传感器测量水柱产生的静水压力，结合大气压补偿（通过特氟龙透气口实现），精确计算实际水深。

  • 特点：

    • 自动补偿大气压变化，无需额外气压传感器。

    • 透气口采用防水透气膜（特氟龙材质），防止液态水进入，确保气压传递稳定。

    • 测量范围：0-100米（可选），分辨率1毫米，精度±0.25%（25℃时）。

  • 注意事项：

    • 避免传感器在0℃以下环境长期工作，以防结冰损坏。

    • 安装时需确保透气口畅通，避免堵塞影响测量精度。

• 电导率测量（6电极技术）

  • 原理：采用6电极交流测量法，通过电极间电流变化计算水的导电能力，反映水中溶解性固体（TDS）含量。

  • 特点：

    • 自动温度补偿：测量值自动校正至25℃标准值，确保数据可比性。

    • 宽量程：0-150 dS/m，分辨率0.001 dS/m，精度±0.01 dS/m或±10%（取较大值）。

    • 抗干扰设计：电极在空气中测量不可靠，需完全浸入液体中使用。

    • 应用：适用于盐水入侵监测、地下水污染分析、废水处理等场景。

  • 应用：适用于盐水入侵监测、地下水污染分析、废水处理等场景。

• 温度测量（接触式电阻探针）

  • 原理：通过接触电阻变化检测水温，用于电导率数据的温度校正。

  • 特点：

    • 测量范围：-40℃至+60℃，分辨率0.1℃，精度±1.0℃。

    • 实时同步输出，确保电导率数据的准确性。

产品优势

高集成度：单设备同时测量水深、电导率、温度，减少多传感器部署成本。

低功耗设计：工作电流仅3.5mA，休眠模式低至2μA，适合长期监测。

多种输出接口：支持SDI-12、RS232、RS485、模拟电压、数字输出（DDO），兼容不同数据采集系统。

紧凑坚固：直径<3.5cm，长度<9cm，适合狭小空间安装，材质耐腐蚀，适应恶劣环境。

典型应用场景

环境监测：湿地水位变化、地下水污染追踪、盐水入侵预警。

工业应用：石油勘探（油层厚度测量）、废水处理厂水质监测。

科研领域：水文地质调查、实验室模拟实验。

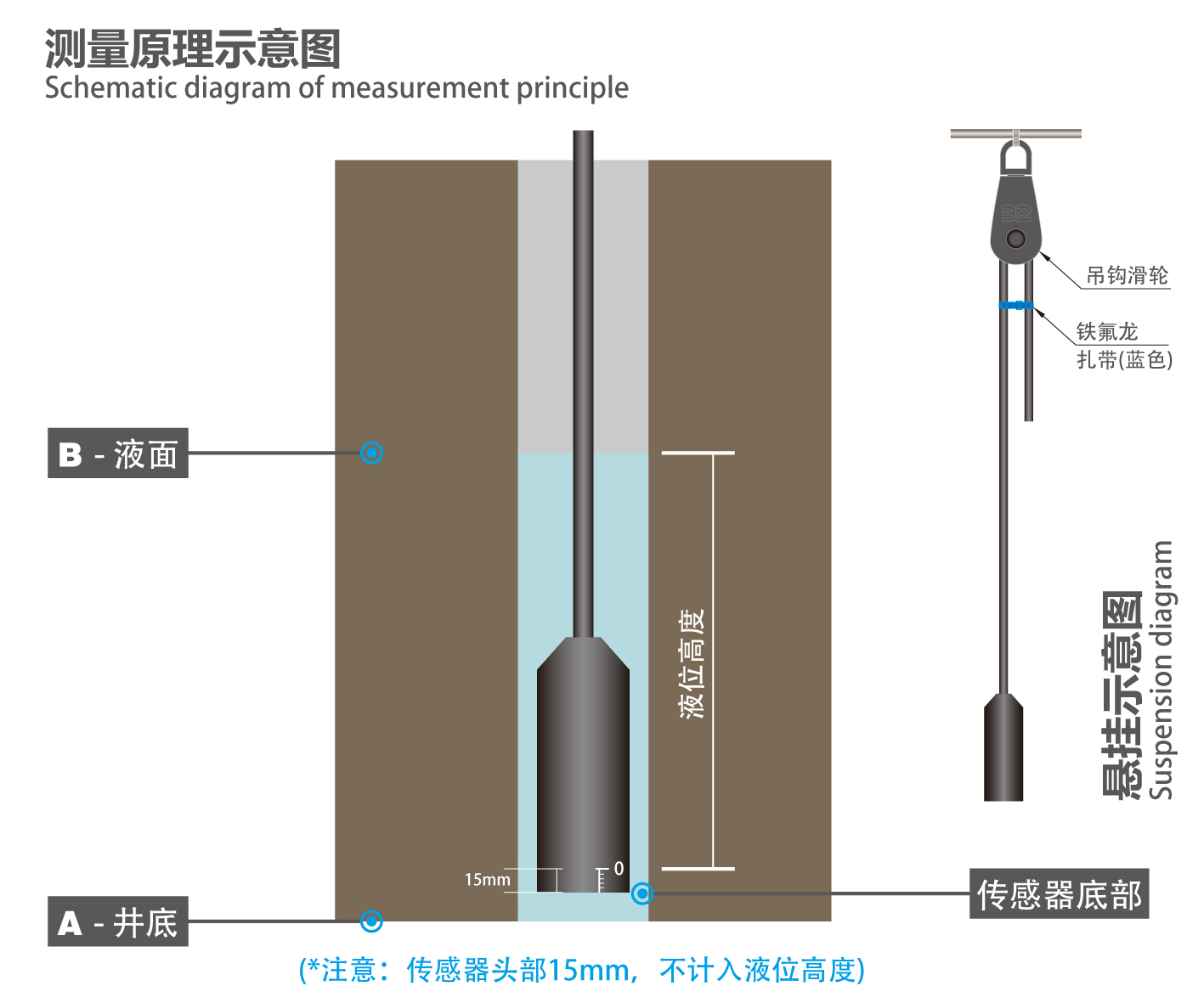

测量原理图

技术参数概览
